Infrarot-Steuerung mit Mikroprozessor

Die Infrarotsteuerung dient zum manuellen oder automatischen Steuern von Zusatzkomponenten z.B. eines Heimkinos über eine Infrarotfernbedienung, vorzugsweise eine Pronto.
Zum Beispiel können Vorhänge oder Rolläden über IR geschlossen und geöffnet sowie die Leinwand runter und wieder hoch gefahren werden. Ein oder mehrere Lichtkreise können mit Hilfe eines Sensordimmers mit Steueranschluß gedimmt werden und es ist ein Automatikbetrieb möglich.
Die Automatikfunktionen werden per Software in den C-Control Mikroprozessor eingespielt und den individuellen Bedürfnissen des Benutzers und der Hardware angepasst. Ein späteres Update (hinzufügen oder ändern von Automatikfunktionen) ist somit kein Problem.

Die Steuerung hat einen Lernbetrieb für die Infrarot – Befehle. Die gelernten Befehle bleiben auch
bei Stromausfall im Speicher des Prozessors erhalten.

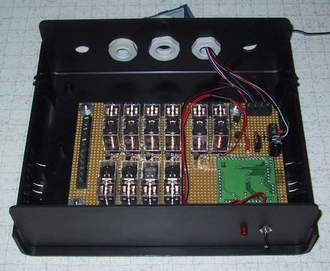

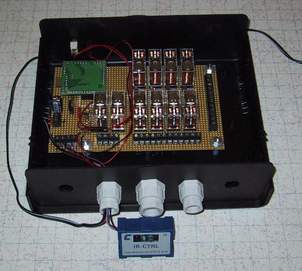

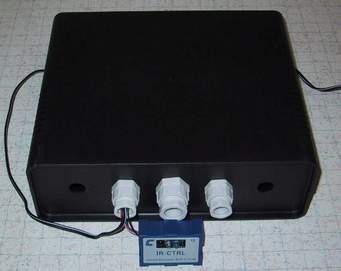

Die Infrarot-Steuerung besitzt 10 Infrarot-Eingänge und 10 Relaisausgänge die sich einzeln als Taster, Schalter oder Zeitschalter konfigurieren lassen.
Die Codes der Infrarot-Eingänge lassen sich in RC-5 oder REC-80 Codierung frei programmieren und einem, mehreren oder allen Ausgängen zuordnen, sowohl gleichzeitig wie auch in Zeitlich aufeinander abgestimmter Reihenfolge.
Im Auslieferungszustand sind die Infrarot-Eingänge 1-10 den passenden Ausgängen 1-10 zugeordnet.
Die Ausgänge lassen sich als Öffner oder Schliesser betreiben und sind mit 250 Volt AC 8A oder 30 Volt DC 8A belastbar.
Das sollte für die meisten Anwendungen reichen.
Eine frei wählbare Automatikfunktion ist im Lieferumfang enthalten.

Funktions Beschreibung Infrarot-Steuerung

Lernbetrieb für IR–Befehle:

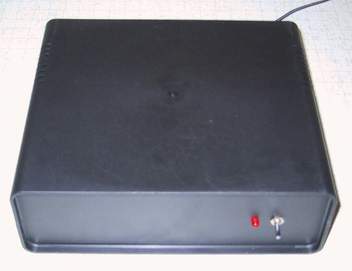

Mit dem Kippschalter an der Vorderseite des Gerätes gelangt man in den Lernbetrieb. Das leuchten der LED zeigt die Bereitschaft an. Jetzt wird der Erste Kanal auf der Pronto betätigt. Wenn der Befehl von der Steuerung verstanden wurde erlischt die LED und leuchtet nach kurzer Zeit wieder. Nun ist die Steuerung bereit zur Eingabe des nächsten IR–Befehls. Diese Prozedur muß für alle IR–Kanäle die benutzt werden sollen wiederholt werden. Sind alle Kanäle programmiert blinkt die LED im Sekundenrhythmus. Wird der Kippschalter wieder ausgeschaltet ist die Steuerung einsatzbereit.
Im Programm ist sichergestellt, das jeder IR–Befehl nur einmal verwendet werden kann. Somit ist eine Doppelbelegung ausgeschlossen.
Hinweis: Man kann den Lernbetrieb auch verlassen wenn noch nicht alle Kanäle programmiert sind, jedoch bleiben dann die IR- Befehle nach einem Stromausfall nicht im Speicher erhalten.

Die hier beschriebene Hard-und Software ist die Standardkonfiguration. Sowohl von der Hardware (Relaisausgänge) als auch von der Software (Timer, Automatikfunktionen) lässt sich die Steuerung den individuellen wünschen anpassen!

Beispiel Handbetrieb:

	Infrarot-Eingang		Ausgang
1	IR – Kanal Vorhang schließen	1	Relais Umpolschaltung Motor-Vorhang
2	IR – Kanal Vorhang öffnen	2	Relais Umpolschaltung Motor-Vorhang
3	IR – Kanal Leinwand ab	3	Relais Taster-Leinwand
4	IR – Kanal Leinwand auf	4	Relais Taster-Leinwand
5	IR – Kanal Leinwand stopp	5	Relais Taster-Leinwand
6	IR – Kanal Dimmer 1 (solange Taste gedrückt wird gedimmt)	6	Relais Steuerleitung-Dimmer
7	IR – Kanal Dimmer 2 (solange Taste gedrückt wird gedimmt)	7	Relais Steuerleitung-Dimmer
8	IR – Kanal frei	8	Relais frei
9	IR – Kanal frei	9	Relais frei
10	IR – Kanal frei	10	Relais frei

Diese Anschlußbelegung zeigt den Auslieferungszustand ohne Automatikfunktion.

Beispiel: Automatikbetrieb:

	Infrarot-Eingang		Ausgang
1	IR – Kanal Vorhang schließen	1	Relais Umpolschaltung Motor-Vorhang
2	IR – Kanal Vorhang öffnen	2	Relais Umpolschaltung Motor-Vorhang
3	IR – Kanal Leinwand ab	3	Relais Taster-Leinwand
4	IR – Kanal Leinwand auf	4	Relais Taster-Leinwand
5	IR – Kanal Leinwand stopp	5	Relais Taster-Leinwand
6	IR – Kanal Dimmer 1 (solange Taste gedrückt wird gedimmt)	6	Relais Steuerleitung-Dimmer
7	IR – Kanal Dimmer 2 (solange Taste gedrückt wird gedimmt)	7	Relais Steuerleitung-Dimmer
8	IR – Kanal Rolläden schließen	8	Relais Schalter Rolläden
9	IR – Kanal Rolläden öffnen	9	Relais Schalter Rolläden
10	IR – Kanal Automatik Start/Ende	10	Relais Steuerleitung Dimmer

In dieser Anschlußbelegung ist auf IR–Kanal 10 eine Automatikfunktion einprogrammiert. Der Ablauf ist z.B. folgendermaßen:

Beispiel: Automatikfunktion Start:
Als erstes wird das Licht eingeschaltet. Nun werden die Rolläden geschlossen und dann fährt die Leinwand runter. Nach 15 sec. (frei programmierbar), kurz bevor die Leinwand ihren Endpunkt erreicht, werden die Vorhänge geschlossen. Gleichzeitig dimmt Lichtkreis1 und 2 herunter, und Lichtkreis 3 beginnt 2 sec. später herunter zu dimmen. Wenn Leinwand, Vorhang und Dimmer nahezu gleichzeitig ihren Endpunkt erreicht haben, bekommen Lichtkreis1-3 einen erneuten Impuls und das letzte Glimmen der Lampe geht auch aus.
Nun kann die Vorführung beginnen.

Beispiel: Automatikfunktion Ende:
Der Vorhang wird geöffnet, die Leinwand fährt wieder nach oben und die Lichtkreise werden hochgedimmt.
